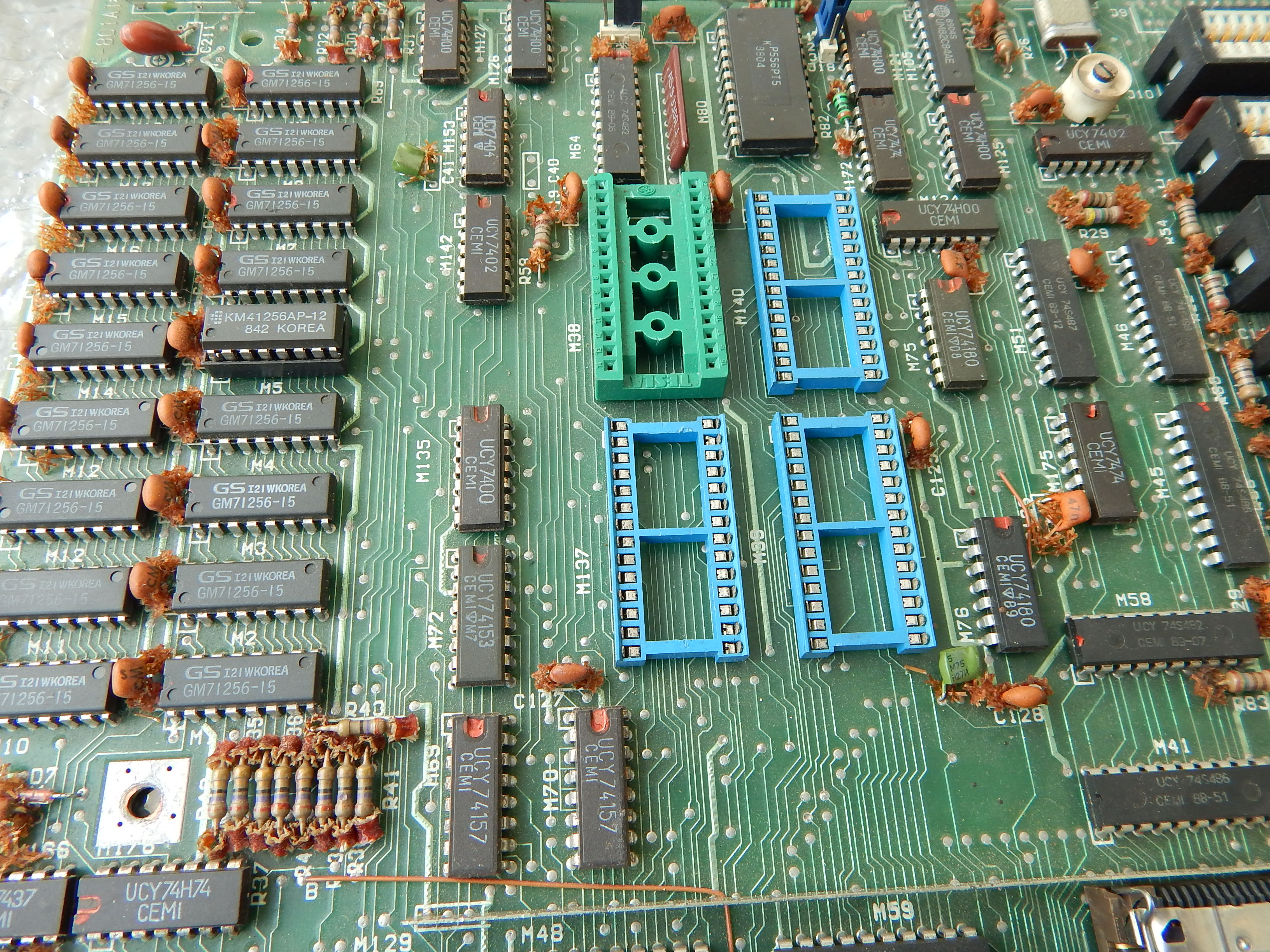

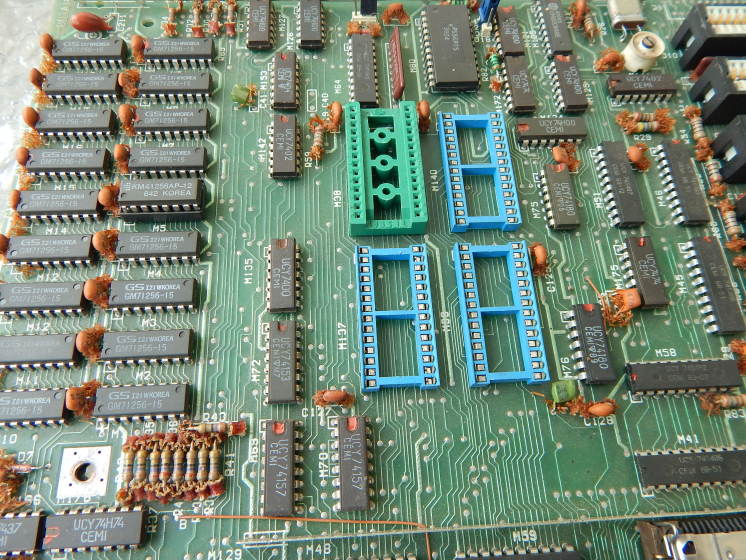

RAM - tylko 512 KB

Płyta była wyposażona w pamięć RAM o pojemności 512 KB. Maksymalna pojemność podstawowej ("dolnej") pamięci ówczesnego PC wynosiła 640 KB. Płyty produkowane za granicą często miały zainstalowane dodatkowe 128 KB RAM albo posiadały gniazda do zainstalowania go. W Elwro 801/AT takie rozszerzenie było możliwe tylko za pomocą karty rozszerzeń, włożonej do jednego z gniazd ISA.

Dynamiczna pamięć RAM (DRAM) wymaga odświeżania. Cykle odświeżania były inicjowane przez układ timera 8254A i wykonywane przez sekwenser, po uzgodnieniu operacji z procesorem. Na innym zdjęciu znajdziesz licznik adresów odświeżania i bufor.

Pojedyncza podstawka na pozycji M5 jest wyposażeniem niestandardowym - została dodana przez serwisanta dla umożliwienia testowania układów pamięci RAM.
